Lagi nyetir, tiba-tiba ada lampu-lampu aneh nyala di dashboard?
Udah gitu, ada jarum yang naik turun kayak roller coaster. Panik? Bingung? Atau pura-pura nggak liat aja? Hihi…
Ish, jangan lah…itu dial indikator mobil yang kasih info penting soal kondisi kendaraanmu!
Nah, artikel ini bakal bantu kamu paham fungsi dial indikator mobil, biar nggak salah paham sama tanda-tanda yang muncul.
Mulai dari:
- Jenis-jenis dial indikator pada dashboard
- Arti dari setiap indikator dan jarum pengukur
- Hingga cara membaca indikator biar mobil tetap aman dan nyaman
Yuk, simak sampai habis — biar kamu nggak panik lagi pas lihat lampu indikator nyala tiba-tiba!
Pentingnya Dial Indikator dalam Pengukuran Presisi
Bayangin kamu jadi teknisi manufaktur. Lagi santai, tiba-tiba bos teriak, “Bro, ukurannya ngaco nih!”
Padahal kalau salah, produksi kacau!
Ngeri gak tuh…
Di sinilah fungsi dial indikator jadi penyelamat. Alat kecil ini bisa bikin ukuran presisi setipis rambut!
Kenapa Dial Indikator Itu Penting?
Kalau pengukuran meleset, efeknya bisa kayak ini:
| Kesalahan Ukur | Akibatnya |
|---|---|
| Lebih besar 0,1 mm | Komponen nggak muat, mesin mogok |
| Lebih kecil 0,1 mm | Bagian longgar, bisa copot sendiri! |
| Salah 0,5 mm | Mesin bisa rusak total! |
Note:
Kalau ada angka meleset dikit aja, efeknya bisa fatal. Jadi, alat ukur kayak dial indikator itu wajib buat menjaga presisi.
FYI…
Toleransi ukuran di industri pesawat bisa sekecil 0,01 mm! Kalau lebih dari itu, bisa bikin mesin gagal!
Jadi, kalau tadi kita bahas pentingnya alat ini, sekarang kita kenalan dulu sama dial indikatornya. Biar nggak kayak kenalan sama gebetan tapi nggak tahu nama…hihi.
Apa Itu Dial Indikator?
Pernah nggak sih, kamu ngerasa dunia ini penuh ketidakpastian?
Eits, tenang… gak dalam semua hal kok! Dalam dunia pengukuran, ada satu alat yang nggak pernah PHP: dial indikator!
Kalau hidup kamu penuh trial and error, alat ini beda — dia super akurat!
Yuk, kita bahas lebih dalam.
Pengertian Dial Indikator
Dial indikator adalah alat ukur presisi buat ngecek pergeseran kecil dalam jarak atau ketebalan. Bentuknya kayak jam analog, tapi bukan buat lihat waktu, melainkan buat ngukur sampai 0,01 mm!
FYI…
Fungsi dial indikator sering dipakai pada industri jam tangan mewah loh… Tanpa ini, Rolex bisa jadi kayak jam mainan! Hihi…
| Komponen Utama | Fungsinya |
|---|---|
| Skala utama | Menampilkan angka hasil pengukuran |
| Jarum panjang | Penunjuk utama, gerakannya sangat sensitif |
| Jarum kecil | Untuk menghitung putaran jarum panjang |
| Probe (plunger) | Ujung pengukur yang menyentuh benda kerja |
Note:
Jarum panjang menunjukkan hasil utama, sedangkan jarum kecil bantu menghitung berapa kali jarum panjang muter penuh.
Baca juga: Cara Kerja Sistem Starter (Pahami Fungsi + Penjelasannya!)
Dial Gauge Adalah Alat Ukur Presisi
Nah, kalau kamu sering denger istilah dial gauge, ini sebenernya mirip-mirip sama dial indikator. Dial gauge berfungsi buat ngecek presisi dalam banyak bidang, terutama otomotif dan manufaktur.
Aplikasi utama dial gauge:
- Mengukur kebulatan poros — biar nggak ada getaran aneh pas mesin nyala.
- Menentukan kelurusan komponen — biar nggak ada bagian yang bengkok.
- Mengecek deformasi material — buat inspeksi keamanan, terutama di pesawat.
Trik:
Kalau pakai fungsi dial gauge, pastikan permukaan benda yang kamu ukur itu bersih dan bebas debu, biar hasilnya nggak ngaco!
Bagaimana Cara Kerja Dial Indikator?
Gimana cara kerja alat sekecil ini bisa sehebat itu? Sederhana tapi jenius!
Prinsip kerja:
- Plunger bergerak lurus saat menyentuh benda kerja.
- Gerakan lurus ini diubah jadi gerakan rotasi jarum di skala dial.
- Dial gauge berfungsi buat langsung menampilkan hasilnya tanpa ribet.
Kepekaan Tinggi:
Setiap gerakan kecil, sekecil 0,01 mm, langsung terbaca! Jadi, nggak ada ruang buat kesalahan!
Jadi, udah kenalan sama alatnya, sekarang kita masuk ke pembahasan lebih seru: Fungsi Dial Indikator dan Dial Gauge!
Lanjutin bacanya ya, biar paham kenapa alat ini sesakti itu!
Fungsi Dial Indikator dan Dial Gauge
Pernah denger pepatah “ukur sebelum bertindak”?
Nah, ini penting banget dalam dunia teknik dan manufaktur.
Kalau asal rakit tanpa cek dulu, hasil akhirnya bisa kayak meja goyang atau mesin yang bunyinya kayak ketel uap bocor….wkwkwk.
Makanya, di sinilah fungsi dial indikator bakal mastiin semua serba presisi dan sesuai standar.
Apakah Fungsi Dial Indikator?
Dial indikator ini ibarat dokter buat mesin. Dia bisa mendiagnosis kondisi komponen dengan presisi tinggi.
Fungsi utama dial indikator:
- Mengukur kerataan bidang datar, misalnya ngecek apakah cakram rem udah bengkok atau masih mulus.

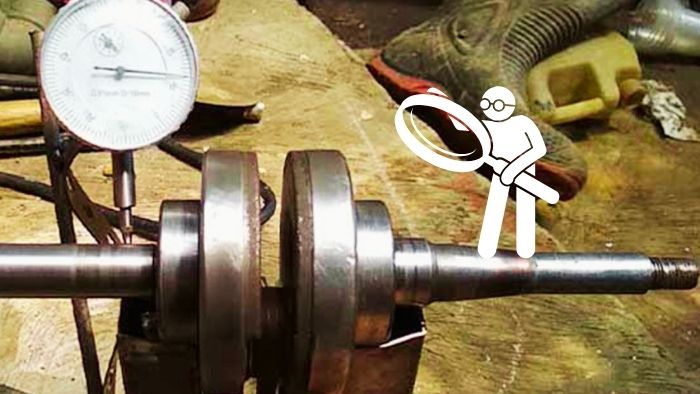

- Mengecek kebulatan poros, contohnya pada crankshaft mesin, biar nggak ada getaran aneh pas jalan.
- Menentukan tingkat kebengkokan, kayak poros propeller, biar nggak bikin mesin pesawat tiba-tiba goyang kaya odong-odong.
- Memeriksa jarak end play, alias celah antar komponen, biar nggak ada gesekan berlebih yang bisa bikin mesin cepet aus.
Tips:
Kalau lagi pakai dial indikator, jangan lupa nol-kan skala dulu sebelum ngukur, biar hasilnya akurat dan nggak ngawur!
Dial Gauge Berfungsi untuk Apa?
Seperti yang sudah kita bahas barusan, Dial gauge bukan sekadar alat keren yang bikin kita terlihat pinter di bengkel. Dial gauge adalah alat penting buat ngecek presisi komponen dalam industri.
Beberapa kegunaannya:
- Memeriksa posisi bearing, biar roda nggak goyang-goyang kaya abis kena jalanan berlubang.
- Mengevaluasi deformasi material, misalnya akibat panas atau tekanan tinggi, biar struktur tetap aman.
- Quality control dalam produksi, memastikan semua komponen sesuai toleransi dimensi, nggak kebesaran atau kekecilan.
Note:
Dalam industri otomotif, fungsi dial gauge sering dipakai buat ngecek celah katup mesin biar pembakaran tetap efisien!
Baca juga: Ciri Ciri Peluang Usaha yang Baik (Jangan Sampai Salah Pilih!)
Apakah Fungsi Magnetic Base pada Dial Indikator?
Oke, bayangin kamu lagi ngukur mesin, tapi alatnya gerak-gerak sendiri. Pasti ngeselin, kan? Nah, magnetic base ini ibarat kursi gaming buat dial indikator — bikin dia nempel kuat dan nggak goyah! Hihi…
Fungsi utama magnetic base:
- Menempel pada benda kerja berbahan logam, biar dial indikator nggak perlu kamu pegangin terus.
- Menjaga alat tetap stabil, jadi hasil pengukuran lebih presisi.
- Memudahkan operator, biar tangan bisa fokus ngatur dial tanpa harus pegang alatnya langsung.
Tips:
Jangan lupa pastikan magnetnya bersih dari debu atau minyak, biar nempelnya maksimal!
Udah ngerti fungsi-fungsinya? Sekarang kita bongkar dalemannya!
Karena kayak superhero, dial indikator juga punya banyak bagian penting dengan peran masing-masing. Mari lanjut ke Bagian-Bagian Dial Indikator dan Fungsinya!
Bagian-Bagian Dial Indikator dan Fungsinya
Sebelum kita mulai, ingat satu hal: alat secanggih apa pun bakal percuma kalau kita nggak ngerti bagian-bagiannya. Sama kayak punya motor tapi nggak tahu cara nyalainnya — yang ada malah dorong kesana kemari kan! Hihi…
Makanya, yuk kenalan satu-satu sama komponen dial indikator!
| Bagian | Fungsi |
|---|---|
| Casing dan Skala Dial | Melindungi mekanisme dalam dan menampilkan hasil pengukuran dalam satuan mm/inci. |
| Jarum Indikator | Menunjukkan perubahan dimensi dengan presisi tinggi (jarum besar untuk perubahan besar, jarum kecil untuk detail). |
| Plunger atau Probe | Bagian yang langsung nyentuh benda kerja, mengubah gerakan linier jadi rotasi pada skala dial. |
| Magnetic Base dan Holder | Dudukan biar dial indikator tetap stabil selama pengukuran dan bisa disesuaikan posisinya. |
Tips:
Kalau jarumnya goyang-goyang sendiri sebelum nyentuh benda kerja, kemungkinan magnetic base belum nempel sempurna atau ada debu pada permukaan benda. So, bersihin dulu biar akurat!
Casing dan Skala Dial
Casing ini ibarat armor Iron Man, tugasnya melindungi mekanisme dalam dial indikator dari benturan dan debu. Skala dial? Ini kayak speedometer motor — menampilkan hasil pengukuran dalam mm atau inci.
Btw…
Beberapa dial indikator punya skala dengan akurasi sampai 0,001 mm! Itu lebih tipis dari sehelai rambut manusia!
Keren kan?
Jarum Indikator
Jarum ini yang bikin alat ini keren. Dia bisa bergerak sesuai perubahan ukuran sekecil apa pun.
Ada dua jarum utama:
- Jarum besar: Menunjukkan perubahan besar.
- Jarum kecil: Menunjukkan detail lebih halus (buat perbedaan kecil banget).
Tips:
Kalau jarum tiba-tiba loncat-loncat, coba cek apakah plunger kena gesekan atau kotor.
Baca juga: Perbedaan CV dan PT (Mana yang Lebih Menguntungkan?)
Plunger atau Probe
Bagian ini yang langsung nyentuh benda kerja. Kalau plunger ini nggak jalan dengan mulus, maka pengukuran bisa meleset. Makanya, pastikan selalu bersih dan bebas hambatan!
Cara kerja:
- Plunger menekan benda kerja.
- Gerakan linier diubah jadi rotasi oleh mekanisme dalam.
- Jarum bergerak menunjukkan hasil pengukuran.
Oya, ada plunger yang dilapisi bahan anti-karat biar lebih awet!
Magnetic Base dan Holder
Nah, ini pondasi utama dial indikator biar dia nggak ke mana-mana pas ngukur. Magnetic base ini kayak perekat super yang bikin alat tetap stabil di benda logam.
Keuntungan pakai magnetic base:
- Tangan nggak perlu pegang alat terus (biar bisa sambil ngopi…hihi).
- Hasil lebih akurat karena alat nggak goyang.
- Bisa diputar-posisikan sesuai kebutuhan.
Tips:
Kalau magnetnya kurang nempel, bisa jadi ada karat atau minyak pada permukaan. Bersihin dulu sebelum nempel!
Oke, kita udah tahu dalemannya, sekarang saatnya praktik langsung! Karena ngerti bagian-bagiannya doang belum cukup kalau kita nggak tahu cara pakainya.
Yuk, kita bahas cara menggunakan dan membaca dial indikator biar nggak salah langkah!
Cara Menggunakan dan Membaca Dial Indikator
Biar nggak bingung pas praktik, kita bakal pecah jadi dua bagian:
- Cara menggunakan dial indikator biar nggak asal tempel dan tekan.
- Cara membaca hasilnya biar nggak salah tafsir kayak baca chat doi yang ambigu.
Cara Menggunakan Dial Indikator dengan Benar
Ingat: Dial indikator itu alat presisi, jadi harus diperlakukan dengan lembut kayak hati mantan yang belum move on.
Langkah-langkahnya:
- Siapkan dial indikator di atas permukaan logam yang rata (jangan asal taruh di meja kayu, nanti malah miring).
- Aktifkan magnetic switch biar alat nempel kuat dan nggak goyang-goyang.
- Atur posisi spindle supaya tegak lurus dengan benda yang mau diukur. Kalau miring, hasil pengukuran bisa meleset.
- Tekan spindle sampai menyentuh permukaan, lalu atur skala ke nol biar pengukuran dimulai dari titik yang benar.
- Kunci outer ring supaya skala nggak berubah sendiri pas alat bergerak.
- Gerakkan benda kerja dan perhatikan pergerakan jarum di dial indikator. Kalau jarum gerak liar, cek lagi apakah alat sudah dipasang dengan benar.
Tips:
Jangan pakai kekuatan Hulk pas tekan spindle! Hihi…iya, ini serius ya! Kalau terlalu keras, mekanisme dalamnya bisa rusak!
Baca juga: Cara Mundur Mobil Manual (Teknik Gigi + Anti Mesin Mati!)
Cara Membaca Dial Indikator
Udah pasang alatnya? Sekarang saatnya baca hasilnya!
| Bagian Dial | Fungsinya |
|---|---|
| Jarum utama | Menunjukkan nilai utama dari pergeseran benda kerja. |
| Jarum kecil | Menampilkan perubahan kecil yang lebih detail. |
| Skala dial | Menunjukkan nilai dalam mm atau inci, sesuai standar pengukuran. |
Langkah-langkah membaca hasil:
- Perhatikan jarum utama untuk nilai perubahan utama.
- Gunakan jarum kecil buat lihat perubahan detail dalam satuan lebih kecil.
- Bandingkan hasilnya dengan batas toleransi yang ditentukan dalam quality control.
Kesalahan umum saat menggunakan Dial Indikator:
- Tidak mengatur nol sebelum pengukuran → Hasil jadi ngawur karena titik awalnya salah.
- Magnetic base nggak stabil → Angka berubah-ubah sendiri, bikin bingung.
- Menekan plunger terlalu keras → Bisa merusak mekanisme dalam dan malah bikin alat nggak akurat.
Tips:
Kalau hasil pengukuran berubah-ubah, cek lagi posisi spindle dan pastikan magnetic base nempel sempurna.
Udah bisa pakai dan baca dial indikator? Mantap!
Tapi pasti masih ada pertanyaan-pertanyaan yang sering bikin banyak orang bingung nih? Nah, biar nggak salah kaprah, kita lanjut ke bagian FAQ dulu ya!
FAQ Seputar Fungsi Dial Indikator
Dalam dunia teknik, kesalahan kecil bisa berakibat besar. Makanya, makin paham makin bagus.
Jangan skip sesi QnA-nya ya:
Biar hasilnya akurasi tinggi (bukan cuma feeling), perhatikan langkah berikut:
– Pastikan angka nol sudah dikalibrasi sebelum mulai pengukuran. Kalau titik nolnya meleset, ya hasilnya ikut ngawur.
– Periksa nilai yang ditunjukkan jarum utama dan jarum kecil. Ingat, jarum utama buat nilai besar, jarum kecil buat detail perubahan kecil.
– Bandingkan hasilnya dengan standar toleransi industri. Kalau melebihi batas, artinya ada bagian yang butuh perbaikan atau penyesuaian.
Ini nih, dilema klasik para teknisi: Analog vs. Digital. Biar nggak bingung, kita bikin simpel:
Dial Indikator Analog
– Menggunakan jarum dan skala manual.
– Lebih tahan lama, nggak perlu baterai.
– Tapi butuh ketelitian tinggi pas membaca angka.
Dial Indikator Digital
– Ada layar digital, lebih mudah dibaca.
– Butuh baterai, kalau habis ya wassalam.
– Cocok buat yang pengen hasil pengukuran lebih cepat dan akurat.
Kalibrasi itu kayak setel ulang kompas, biar nggak nyasar ke jalan yang salah. Kalau alat nggak dikalibrasi, hasil pengukurannya bisa ngaco!
Langkah-langkah kalibrasi:
– Gunakan standar referensi yang sudah dikalibrasi dan akurat. Jangan asal pakai benda sembarangan.
– Setel posisi jarum ke nol sebelum mulai pengukuran. Kalau nolnya nggak pas, hasilnya bisa bias!
– Pastikan plunger bebas dari kotoran atau debu. Debu sekecil apa pun bisa bikin pembacaan meleset.
– Lakukan pengujian dengan berbagai nilai referensi untuk memastikan keakuratan dial indikator.
Brosis, kita udah bahas dari A sampai Z tentang dial indikator! Dari fungsi, bagian-bagian, cara pakai, sampai FAQ yang sering bikin bingung.
Tapi, sebelum kita tutup sesi ini, mari kita rekap sedikit biar ilmu yang kita serap nggak gampang lupa.
Baca juga: 11+ Game Simulator Mobil Terbaik (Rasa Menyetir Paling Realistis)
Sudah Paham Soal Fungsi Dial Indikator?
Brosis, kita udah ngulik lumayan banyak nih soal dial indikator! Dari fungsi, bagian-bagian, cara pakai, sampai kesalahan umum yang sering terjadi.
Sekarang, saatnya merenung sejenak… Kenapa kita butuh dial indikator? Kenapa kita nggak ukur pakai feeling aja?
Hoy… jelas ya! Kalau ukur pakai feeling tuh, hasilnya bisa bikin kepala pabrik jadi pusing tujuh keliling! Hihi…
Ringkasan Fungsi Dial Indikator
Dial indikator ini kecil-kecil cabe rawit. Jangan lihat ukurannya, lihat fungsinya!
- Alat wajib dalam dunia industri buat ngecek presisi komponen.
- Bermanfaat banget dalam manufaktur, teknik, dan quality control biar produk tetap on point.
- Memastikan hasil pengukuran akurat buat menghindari produk gagal.
Bayangin kalau cakram rem mobil kamu bengkok gara-gara salah ukur? Bisa-bisa ngerem malah ngedrift di jalan raya. NGGAK MAU KAN?!
Pentingnya Pemakaian Dial Indikator dalam Pengukuran Presisi
- Dial indikator bukan cuma alat, tapi penyelamat!
- Mencegah kesalahan dalam produksi. Kalau ukurannya meleset, bye-bye standar kualitas!
- Menghindari kerugian besar. Produk cacat bisa bikin perusahaan rugi jutaan, bahkan miliaran!
- Menjaga keselamatan. Kesalahan sekecil apa pun dalam teknik bisa bikin alat nggak berfungsi maksimal, bahkan berbahaya!
Jadi, kalau ada yang bilang “Ah, ukur pakai penggaris aja cukup…”, tolong sodorkan dial indikator ke mukanya! Hihi…
Paham ya, dalam dunia teknik, akurasi itu segalanya!
Kalau dalam hubungan kamu bisa pakai insting, tapi buat pengukuran jangan coba-coba pakai feeling. Bisa-bisa bukan cuma kantor yang rugi, tapi reputasi juga ancur!
Terima kasih udah nyimak sampai akhir ya, semoga makin jago dan makin presisi dalam pengukuran! See you next time…
